Elinizde orijinal CAD verisi olmayan eski bir makine parçası, üretimi durmuş bir yedek parça ya da yalnızca fiziksel örneği bulunan bir tasarım mı var? Bu durumların hepsinde devreye giren çözüm ters mühendislik (reverse engineering) sürecidir. 3D tarama teknolojileri sayesinde artık elinizdeki fiziksel bir nesneyi milimetrenin altında hassasiyetle dijital bir CAD modeline dönüştürmek mümkün. Bu yazıda, fiziksel bir parçadan dijital modele giden süreci, kullanılan tarama teknolojilerini ve ters mühendisliğin hangi sektörlerde nasıl kullanıldığını ele alıyoruz.
Ters Mühendislik Nedir ve Ne Zaman Gerekir?
Ters mühendislik, var olan fiziksel bir ürünün veya parçanın ölçülerek, taranarak ya da incelenerek dijital bir CAD modelinin oluşturulması sürecidir. Geleneksel tasarım sürecinin tam tersine, burada başlangıç noktası bir fikir değil, elde bulunan somut bir nesnedir. Aşağıdaki durumlarda ters mühendislik neredeyse vazgeçilmez hale gelir:
- Orijinal üreticisi artık faaliyette olmayan veya yedek parça desteği vermeyen eski makinelerin parçalarının yeniden üretilmesi gerektiğinde
- Elde CAD dosyası bulunmayan, yalnızca fiziksel numunesi olan bir tasarımın dijitalleştirilmesi gerektiğinde
- Mevcut bir ürünün iyileştirilmesi veya farklı bir malzemeyle yeniden üretilmesi hedeflendiğinde
- Kalıp veya takım aşınması nedeniyle orijinal geometrinin dijital olarak yeniden oluşturulması gerektiğinde
- Rakip analiz, kalite kontrol veya uyumluluk testleri için bir parçanın gerçek boyutlarının doğrulanması gerektiğinde
3D Tarama Teknolojileri: Lazer, Yapılandırılmış Işık ve Fotogrametri
Ters mühendisliğin ilk adımı, fiziksel nesnenin yüksek hassasiyetle dijital ortama aktarılmasıdır. Bunun için kullanılan üç temel teknoloji vardır ve her biri farklı parça türleri için avantaj sağlar.
Lazer Tarama

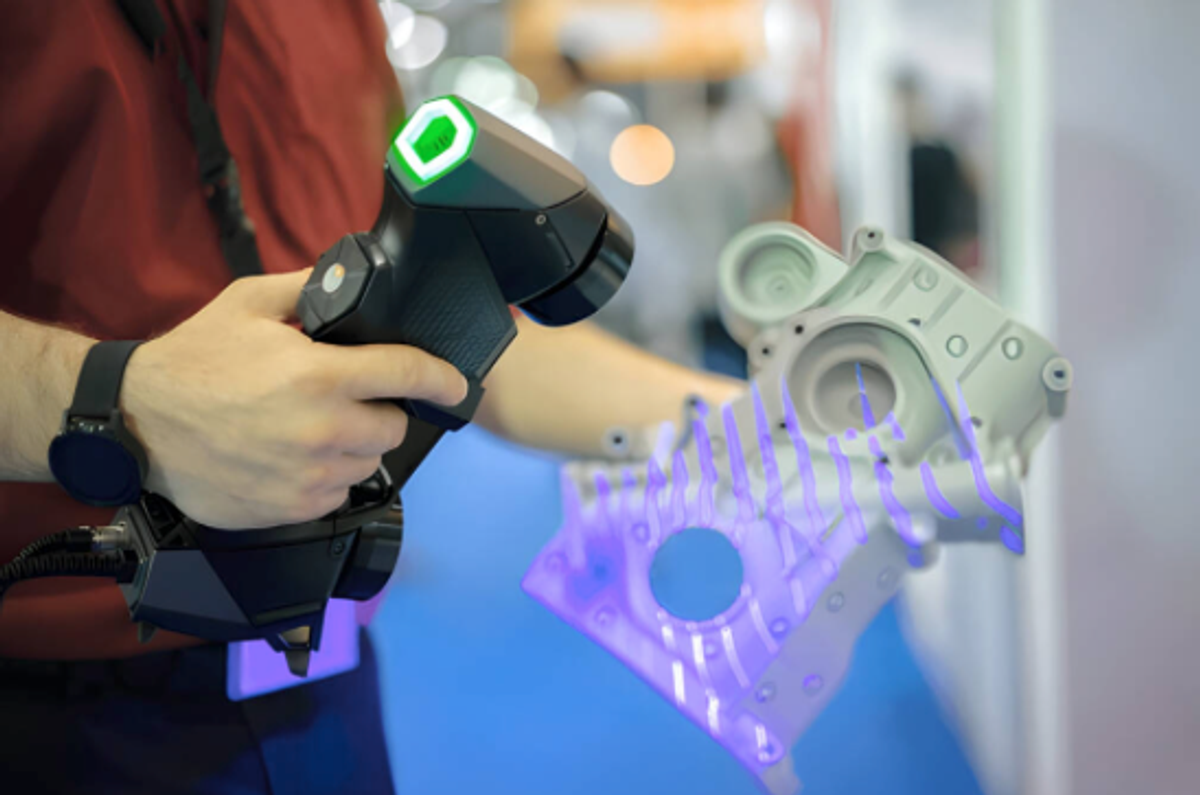

Lazer tarama, bir lazer ışını yardımıyla yüzey üzerinde milyonlarca ölçüm noktası toplayarak nesnenin geometrisini kaydeder. Metal parçalar, endüstriyel ekipmanlar ve büyük ölçekli yapılar için yüksek doğruluk sunar; 0,02 mm hassasiyete kadar ölçüm yapılabilir.
Yapılandırılmış Işık (Structured Light) Tarama
Bu yöntemde nesne üzerine özel bir ışık deseni yansıtılır ve deformasyonlar analiz edilerek yüzey geometrisi hesaplanır. Küçük ve orta boyutlu parçalarda, özellikle organik yüzeyli veya karmaşık geometrili ürünlerde yüksek detay ve hız sunar.
Fotogrametri
Fotogrametri, nesnenin farklı açılardan çekilen çok sayıda fotoğrafının yazılımla birleştirilmesiyle üç boyutlu model elde edilmesini sağlar. Özellikle büyük ölçekli yapılar, mimari elemanlar veya sahada taşınması zor nesneler için pratik ve ekonomik bir çözümdür.
Fiziksel Parçadan Dijital Modele: Adım Adım Süreç
3D tarama ile başlayan ters mühendislik süreci, birkaç kritik aşamadan geçerek üretime hazır bir CAD dosyasıyla sonuçlanır.
1. Tarama ve Nokta Bulutu (Point Cloud) Toplama
Seçilen tarama yöntemiyle parçanın yüzeyinden milyonlarca veri noktası toplanır. Bu ham veri kümesine nokta bulutu adı verilir ve nesnenin ham geometrik izdüşümünü oluşturur.
2. Mesh Oluşturma ve Veri Temizleme
Nokta bulutu, üçgenlerden oluşan bir yüzey ağına (mesh) dönüştürülür. Bu aşamada tarama sırasında oluşabilecek gürültü, boşluk ve hatalı veriler temizlenerek pürüzsüz ve tutarlı bir yüzey modeli elde edilir.
3. Parametrik CAD Modele Dönüştürme
Temizlenen mesh verisi üzerinden, düzenlenebilir ve ölçülendirilebilir bir CAD modeli oluşturulur. Bu aşama deneyimli bir 3D tasarım ekibi gerektirir; çünkü elde edilen model yalnızca görsel olarak değil, mühendislik açısından da doğru toleranslara ve fonksiyonel özelliklere sahip olmalıdır.
Ters Mühendislik Kullanım Alanları
3D tarama tabanlı ters mühendislik, pek çok sektörde farklı ihtiyaçlara çözüm sunar:
Otomotiv ve Havacılık
Otomotiv sektöründe üretimi durmuş klasik araç parçalarının yeniden üretilmesinden, aerodinamik yüzeylerin dijitalleştirilmesine kadar geniş bir kullanım alanı bulunur. Havacılıkta ise tolerans analizleri ve bakım planlaması için ters mühendislik sıklıkla tercih edilir.
Kalıpçılık
Aşınmış veya hasar görmüş kalıpların orijinal geometrisinin dijital olarak yeniden oluşturulması, kalıpçılık sektöründe zaman ve maliyet açısından büyük avantaj sağlar.
Mimari Restorasyon
Tarihi yapıların veya süsleme detaylarının orijinal haliyle belgelenmesi ve restorasyon çalışmalarında referans alınması için mimarlık projelerinde 3D tarama yaygın olarak kullanılır.
Medikal ve Dental Uygulamalar
Hastaya özel protez ve implant tasarımı, cerrahi simülasyon modelleri gibi medikal uygulamalarda, hastanın kendi anatomisinden alınan tarama verileri doğrudan üretim sürecine girdi sağlar.
Ters Mühendislikten Üretime: Sonraki Adımlar
Ters mühendislik süreciyle elde edilen CAD modeli, tek başına bir son ürün değildir; genellikle bir üretim sürecinin başlangıç noktasıdır. Elde edilen dijital model, ihtiyaca göre farklı üretim yöntemleriyle hayata geçirilebilir. Tek adet veya küçük seri ihtiyaçlar için 3D baskı hızlı ve ekonomik bir çözümdür. Orta ve yüksek adetli üretimlerde ise plastik enjeksiyon kalıplama veya metal parçalar için sac metal şekillendirme yöntemleri tercih edilebilir. Üretime geçmeden önce elde edilen modelin doğrulanması isteniyorsa, hızlı prototipleme süreciyle önce bir örnek üretip test etmek de mümkündür.
Doğru 3D Tarama Hizmetini Seçerken Nelere Dikkat Edilmeli?
Ters mühendislik projesinin başarısı, büyük ölçüde tarama aşamasının kalitesine bağlıdır. Hizmet sağlayıcı seçerken dikkat edilmesi gereken başlıca noktalar şunlardır: taranacak parçanın boyutuna ve geometrisine uygun tarama teknolojisinin kullanılması, elde edilen verinin STL, OBJ, STEP veya IGES gibi yaygın formatlarda teslim edilebilmesi, projenin aciliyetine göre makul teslim sürelerinin sunulması ve nokta bulutundan CAD'e dönüşüm aşamasında deneyimli bir mühendislik ekibinin bulunmasıdır. Özellikle fonksiyonel parçalarda, yalnızca görsel olarak doğru değil, mühendislik toleransları açısından da doğru bir model elde etmek kritik önem taşır.
Sıkça Sorulan Sorular
3D tarama ile ters mühendislik ne kadar sürer?
Süre, parçanın boyutuna ve karmaşıklığına göre değişir. Küçük ve orta ölçekli bir parçanın taranması genellikle birkaç saat sürerken, nokta bulutundan tam parametrik bir CAD modeline dönüştürme aşaması parçanın geometrik karmaşıklığına bağlı olarak birkaç gün alabilir.
Ters mühendislikle elde edilen model orijinaliyle birebir aynı olur mu?
Tarama verisi, orijinal parçanın yüzey geometrisini yüksek hassasiyetle (0,02 mm'ye kadar) yakalar. Ancak parametrik CAD modeline dönüştürme sırasında mühendis, fonksiyonel toleransları ve üretilebilirlik kurallarını da göz önünde bulundurarak modeli optimize eder; bu nedenle nihai model, orijinalin hem görsel hem de mühendislik açısından iyileştirilmiş bir versiyonu olabilir.
Hangi parça türleri 3D tarama ile ters mühendisliğe uygundur?
Metal döküm parçalardan plastik enjeksiyon ürünlerine, organik yüzeyli tasarım nesnelerinden büyük ölçekli endüstriyel ekipmanlara kadar hemen hemen her parça türü, uygun tarama teknolojisi seçildiğinde ters mühendisliğe uygundur.
Marm Mühendislik ile Ters Mühendislik Süreciniz
Marm Mühendislik olarak İstanbul merkezli atölyemizde lazer tarama, yapılandırılmış ışık ve fotogrametri yöntemleriyle 0,02 mm hassasiyete kadar 3D tarama hizmeti sunuyoruz. Elde edilen veriyi deneyimli tasarım ekibimizle parametrik CAD modele dönüştürüyor, isterseniz aynı çatı altında FDM/SLA/MJF 3D baskı, plastik enjeksiyon kalıplama veya sac metal şekillendirme ile üretime kadar tüm süreci yönetiyoruz. Karmaşık ters mühendislik projelerinizde uçtan uca destek için mühendislik danışma hizmetimizden de faydalanabilirsiniz.
Özetle, 3D tarama teknolojileri, elinizdeki fiziksel bir parçayı dijital dünyaya taşımanın ve ona yeni bir üretim ömrü kazandırmanın en hızlı yoludur. Yedek parça bulunamayan bir makineden tarihi bir yapının restorasyonuna kadar pek çok senaryoda, doğru tarama teknolojisi ve deneyimli bir mühendislik ekibiyle çalışmak, projenizin doğruluğunu ve verimliliğini doğrudan etkiler.
